Правильно-гибочный станок TJK WG 12D-5

Правильно-гибочный станок TJK WG12D-5

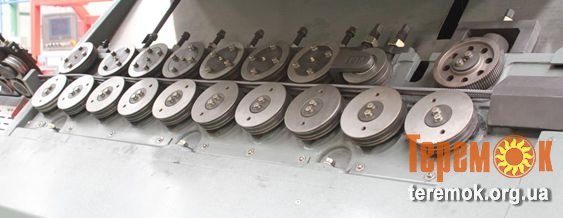

Правильно-гибочный станок WG12D-5 (хомут арматуры) имеет особую запатентованную систему выпрямления, состоящими из горизонтальных и вертикальных роликов, которые могут регулироваться автоматически.4 ролика тяги устраняют кручение, которая приводится в движение серводвигателем, обеспечивает совершенная точность выпрямления.

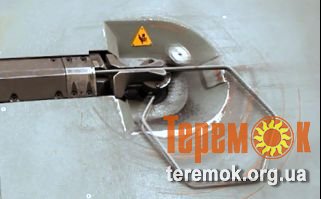

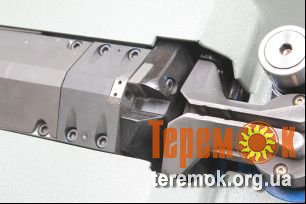

Блок для гибки и резки WG12D-5,управляемый серводвигателем, оснащен токарные и раздвижные штыри гибки. После получения сигнала с компьютера, блок для резки начинается вырезать в одно мгновение, гарантирует допуск хомута.
Для гибочного станка WG12D-5, многие электрические и пневматические части импортированы из Японии и Германии, например, PLC, серводвигателя и редукторы.

Используются комплектующие -электроника управления, сервомоторы, электротехника компаний:
PLC-Beckhoff (Германия)
сервомотор-Yaskawa (Япония)
дисплей-Samsung (Корея)
другая электротехника Schneider

Возможен вариант с использованием качественных и надежных компонентов китайского производства, что существенно влияет на снижение цены оборудования, при этом оборудование сохраняет свои качественные характеристики.

1) Правильно-гибочный станок WG12D-5 может обрабатывать более 30 изгибов; В памяти устройства может храниться до 500 различных программ
2) Правильно-гибочный станок WG12D-5 должен без паузы и остановки при обработке хомуты любой формы и угла гибки.

Технические данные:

Производственная мощность
Один пруток Φ5 – 13 [mm]
Два прутка Φ5 – 10 [mm]
Макс.угол изгиба 135° [двойное направление]
Макс.скорость гибки 300 [°/sec]
Макс.скорость протяжки 110 [m/min]
Диаметр центральных оправок Ф 20 – Φ24 [mm]（настраиваемый）
Макс.длина стороны гибки (диагональ) 1380 [mm]
Мин. длина стороны гибки 120 [mm]
Допуск на длину ± 1 [mm]
Допуск на угол ± 1°
Средняя потребляемая мощность 4 [KW]/H
Электрическая мощность 17 [KW]
Напряжение 380 [V] – 50 [Hz]
Общий вес 2,000 [Kg]
Размеры 3900-780-2230 [mm]
